HT-F3033 Набор профессиональных инструментов для монтажа оптических разъемов и разделки соединительн

Руководство пользователя:

КОМПЛЕКТ ТЕРМИНАТОРА ОПТОВОЛОКНА

1.ВНИМАНИЕ:
1.) Пожалуйста будьте осторожны при действиях. Оголенное волокно опасно для глаз и кожи. После обрезания, изолируйте его с помощью ленты
2.) В составе очистителя спирт, избегайте контакта с глазами.
3.) Неправильный разрез, изгиб или сжатие могут испортить оптический кабель и потребуется прокладка кабеля заново.
1.РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Для ST/SC 3мм одномодового оптоволокна.
Пункт 1. Опустите 3мм колпачок ниже по кабелю пока он не перестанет мешать. (см. схему 1)
Пункт 2. Зачистите 35мм для ST / 30мм для SC внешней оболочки с помощью инструмента для снятия оболочки HT-S144H (см. схему 2) Оставьте 10мм (ST)/8мм(SC)
кевлара и отрежьте остальное с помощью режущего инструмента HT-C151.
Пункт 3. Оберните кевлар вокруг изоляции кабеля и затем опустите муфту чтобы закрепить кевлар, таким образом подготавливая 900um кабель. (см. схему 3)
Пункт 4. Снимите 18мм (ST/SC) 900um буферной изоляции с помощью второго отверстия HT-S144H, и затем с помощью последнего отверстия (самое маленькое) HT-S144H снимите акрилатное покрытие (см. схему 2). Очистите волокно очиститителем HT-MN012/HT-MN008.
Пункт 5. Очистите оптоволоконный коннектор с помощью чистящей бумаги и заполните его смесью A/B быстрого эпоксидного клея. (см. схему 4)
Пункт 6. Вставьте оголенное волокно в коннектор ST/SC до упора. Затем нанесите немного смеси эпоксидного клея на верх коннектора.
Пункт 7. Возьмите кабель и опустите муфту назад вдоль кабеля чтобы освободить кевлар, разместите кевлар вокруг буферного волокна. Возьмите коннектор, наденьте втулку на кевлар и закатайте ее. Обожмите втулку на коннекторе с помощью HT-225H (см. схему 5). Нанесите немного смеси эпоксидного клея на рукав и оденьте колпачок.
Пункт 8 Когда эпоксидный клей застынет, отрежьте оголенное волокно сверху коннектора с помощью твердосплавного резца. HT-MJ018A (см. схему 6).
Пункт 9. Закрепите коннектор в полировальный диск ST/SC. Установите полировочную плёнку, HT-MN0041, на резиновую рабочую площадку, отполируйте верх коннектора движениями «8» примерно 20 циклов. Повторите шаги используя HT-MN0051 и в конце HT-MJ018A. (см. схему 6).
Пункт 10. После завершения полировочных работ, осмотрите край поверхности с помощью микроскопа или другого подобного инструмента.
Пункт 11. После завершение вышеописанных шагов, используйте очиститель HT-MN012, для очистки контакта. Установите пылезащитный колпачок.

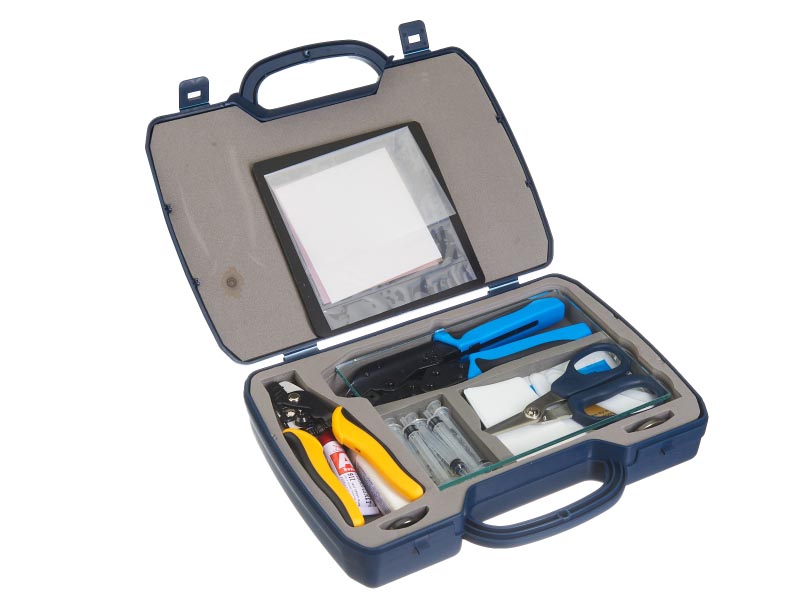

Содержимое набора:

1. HT-MJ018A Твердосплавный резец
2. HT-MJ027 Шприц
3. HT-S144H Устр-во для зачистки
4. HT-MN002 A/B быстрый эпоксидный клей
5. HT-MN012 очиститель
6. HT-MMB006 Полировочный диск ST
7. HT-MMB005 Полировочный диск SC
8. HT-MN011 Чистящая салфетка
9. HT-C151 Ножницы для кевлара
10. HT-MN001 Стеклянная рабочая площадка
11. HT-225H Обжимное устройство
12. HT-MN0041 (6um-коричневый цвет) алмазная полировочная пленка
13. HT-MN0051 (1um-пурпурный цвет) алмазная полировочная пленка
14. HT-MN0031 (0.05u…
