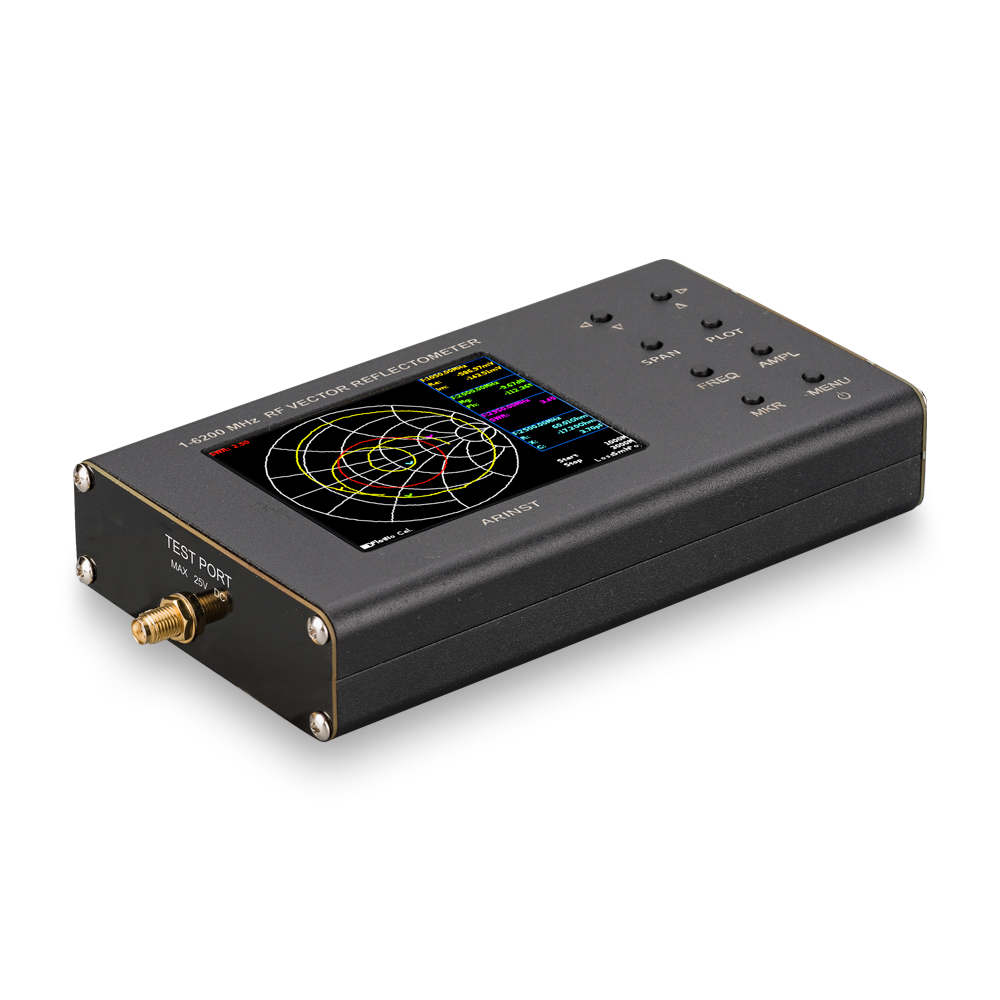

ARINST VR 1-6200 портативный векторный анализатор цепей

Портативный векторный анализатор цепей (рефлектометр) ARINSTVR 1-6200 предназначен для измерения характеристик согласования пассивных и активных радиоустройств (антенн, кабелей, фильтров, аттенюаторов, усилителей и т.п.).
Прибор позволяет проводить измерения параметров комплексного коэффициента отражения, коэффициента стоячей волны (КСВН), импеданса, адмиттанса, фазы, потерь и расстояния до повреждения в кабеле.
Для кого?
Анализатор ARINSTVR 1-6200 выполнен в прочном алюминиевом корпусе в виде мобильного прибора с автономным питанием и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и компактных размерах отличается невысоким энергопотреблением. Анализатор будет особенно полезен компаниям, работающим в сфере телекоммуникаций, которые занимаются установкой и обслуживанием антенн, усилением сотовой связи и т.п. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ кабелей и антенн при проведении пуско-наладочных или ремонтных работ. Кроме этого, прибор идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.
Прибор имеет 3.2" цветной резистивный экран для отображения результатов измерений и управления прибором.
Например, с помощью прибора можно выполнить следующие работы:Выполнить согласование импедансов с помощью диаграммы Смита
Измерить коэффициент стоячей волны
Измерить затухание в кабеле
Измерить расстояние до повреждения или неоднородности в кабеле

Преимущества портативного векторного анализатора цепей ARINST VR 1-6200:цветной сенсорный экран с диагональю 3,2 дюйма служит для быстрой настройки параметров сканирования и отображения результатов измерений
широкий диапазон рабочих частот: от 1 до 6200 МГц
высокая скорость сканирования – 1000 точек/с
малая погрешность измерения коэффициента отражения: 0,25 дБ и 1,5° во всем диапазоне частот
возможность отображения до четырех независимых маркеров на всех графиках, позволяющих производить точную оценку измеряемого параметра
отображение практически всех возможных интерпретаций коэффициента отражения
запоминание до 30 пользовательских предустановок
запоминание до 12 трасс
возможность измерения расстояния до повреждений и потерь в кабеле
возможность компенсации электрической длины кабеля
малая масса и размеры: 400 грамм при «карманных» габаритах 155×81×27 мм
встроенный аккумулятор обеспечивает до 2 часов автономной работы прибора
возможность питания прибора от планшета или смартфона через USB OTG кабель: не вовремя разрядившийся аккумулятор не остановит рабочий процесс

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST VR 1-6200:
Рабочий диапазон частот1 — 6200 МГц
Разрешение по частоте для 1-99,9999 МГц100 Гц
Разрешение по частоте, для 100-6200 МГц10 кГц
Максимальное число точек сканирования1000
Скорость сканирования1000 точек/с
Направленность моста, нескорректированная во всем диапазоне, не менее12 дБ
Направленность эффективная (после полной однопортовой калибровки), не менее150 дБ
Коэффициент стоячей волны по входу, не более2
Погрешность измерения фазы, не более11,50
Погрешность измерения магнитуды, не более10,25 дБ
Разрешение определения расстояния до повреждения2(C x VF)/2S м
Максимальная длина измеряемого кабеля3, при VF =13000 м
Компенсация электрической длины кабеля, при VF=1±3 м
Максимальное постоянное напряжение на входе25 В
Отображаемые графикидиаграмма Вольперта-Смита; полярная диаграмма; фаза коэффициента отражения (КО); магнитуда КО; логарифмическая магнитуда КО; КСВ; дистанция до повреждения; потери в кабеле
Число запоминаемых пользовательских настроек
30
Число запоминаемых трасс
12
Рабочий диапазон температур
0...+400С
Диагональ экрана3,2"
Тип экрана
сенсорный
резистивный
Разрешение экрана320х240
Ёмкость аккумулятора2500 мАч
Время непрерывной работы от аккумулятора4~2 ч
Время заряда аккумулятора~6 ч
Габаритные размеры (Д×Ш×В)155×81×27
Масса0,4 кг

1 Измерение выполняется после прогрева устройства продолжительностью не менее пяти минут с проведением полной (ХХ, КЗ, СН) однопортовой калибровки. Изменение температуры окружающей среды от момента проведения калибровки до проведения измерений не должно превышать ±3 °С.
2 Где С - скорость света м/с; VF – фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение в зависимости от кабеля от 0,1 до 1; S – диапазон частот сканирования в частотном задании (Гц).
3 Зависит от величины затухания в кабеле и является пределом индикации на дисплее.
4 При температуре окружающей среды плюс 20±5°С после полного заряда аккумулятора.

Диаграмма Смита для антенны GSM (900 МГц)

Фаза коэффициента отражения для антенны GSM

Логарифмическая магнитуда коэффициента отражения для антенны GSM

Коэффициент стоячей волны по напряжению антенны GSM

График измерения расстояния до повреждения кабеля

График измерений затухания в кабеле

Набег фазы на диаграмме Смита при использовании дополнительного кабеля

Диаграмма Смита после компенсации электрической длины кабеля - 1 нс

Прибор имеет заводскую калибровку, за опорную плоскость принят разъем прибора. Если вы планируете проводить измерения с использованием кабельных сборок, переходников и т.д., то вам будет необходимо перекалиброваться. Для этого используйте 50 Ом калибровочный набор SOL (Short / Короткое замыкание - Open / Холостой ход - Load / Согласованная нагрузка). SOL калибровочные наборы чаще всего бывают в форм-факторе N-типа и SMA-типа. Выбирайте форм-фактор, соответствующий типу разъема, на опорной плоскости которого планируется калибровка.
