ARINST VNA-DL 1-8800 MHz двухпортовый векторный анализатор цепей

Программу для работы с прибором скачайте отсюда.
Для кого?

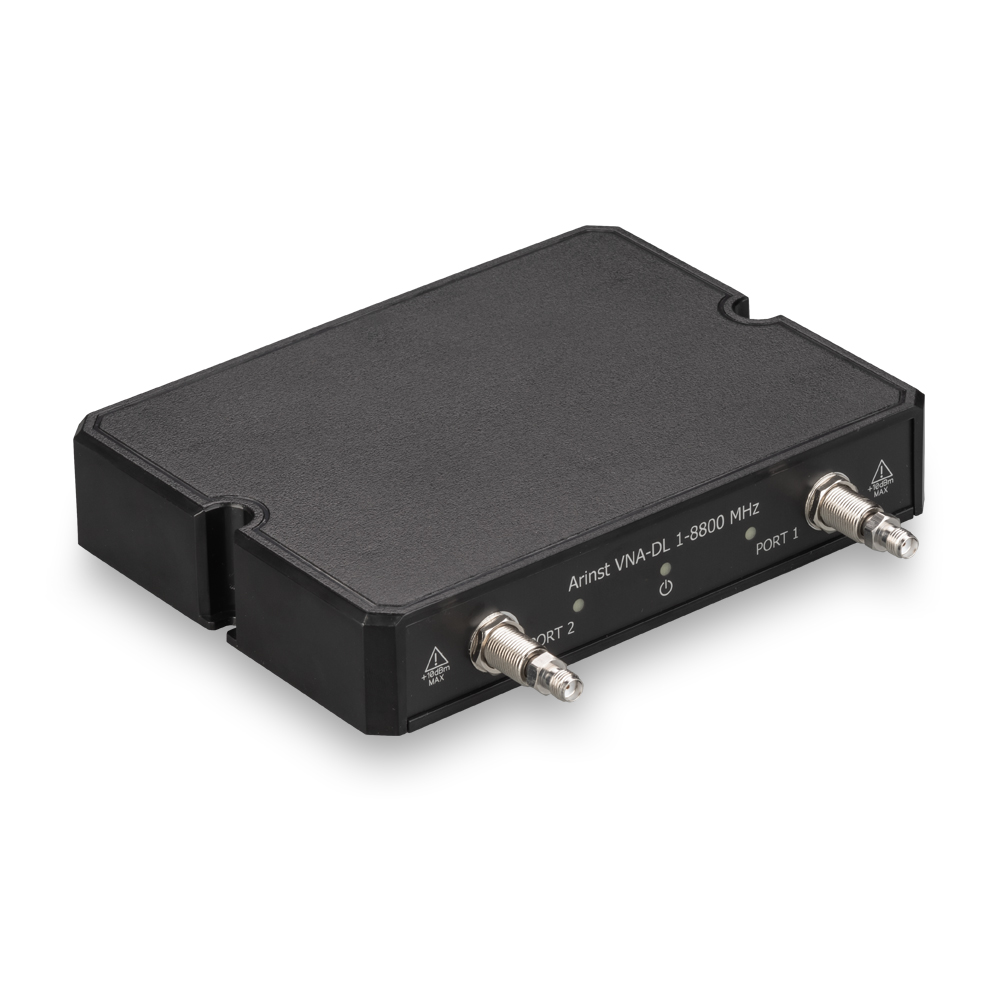

Двухпортовый векторный анализатор цепей ARINST VNA-DL 1-8800 MHz выполнен в пластиковом корпусе в виде настольного прибора, предназначен для измерений параметров различных радиотехнических устройств (антенн, фильтров, усилителей и т.д.) при разработке и изготовлении телекоммуникационного оборудования. Прибор идеально подходит для мастерских, радиолюбителей, учебных заведений, сервисных центров. Для работы требуется ПК с ОС Windows 7-10 (в комплект поставки не входит).
Например, с помощью прибора можно выполнить следующие работы:Произвести согласование импедансов с помощью диаграммы Смита
Настроить антенну
Измерить коэффициент стоячей волны
Измерить АЧХ пассивных и активных устройств
Измерить ФЧХ пассивных и активных устройств
Настроить фильтры основной селекции, фильтры промежуточной частоты
Измерить затухание в кабеле, микрополосковой линии, волноводе
Измерить расстояние до повреждения в кабеле или его длину

Для калибровки прибора рекомендуется использовать готовые калибровочные наборы с разъемами N-типа и SMA-типа.
Во избежание преждевременного износа разъемов прибора мы рекомендуем проводить измерения с накрученными переходниками из комплекта поставки.
Преимущества двухпортового векторного анализатора цепей ARINST VNA-DL 1-8800 MHz:широкий диапазон рабочих частот: от 1 до 8800 МГц
высокая скорость сканирования – 500 точек/с
малая погрешность измерения коэффициента отражения: 0,25 дБ и 0,7° во всем диапазоне частот
отображение практически всех возможных интерпретаций коэффициента отражения и коэффициента передачи
измерение потерь и расстояния до повреждения в кабеле
сохранение пользовательских предустановок и результатов измерений – трасс (в формате Touchstone)
возможность компенсации электрической длины кабеля
сдвиг амплитудной шкалы при измерении АЧХ активных устройств и аттенюаторов
питание и управление прибором через USB порт ПК
малая масса и размеры: 250 грамм, 155×127×29 мм

Технические характеристики ARINST VNA-DL 1-8800 MHz
Рабочий диапазон частот1-8800 МГц
Разрешение по частотедля частот 1-140 МГц100 Гц
для частот 140-8800 МГц10 кГц
Максимальное число точек сканирования1000
Скорость сканирования для одного канала (ПЧ=1 кГц)500 точек/с
Динамический диапазон S21 (ПЧ=20 Гц)для частот 1-4000 МГц>80 дБ тип. 85
для частот 4000-6900 МГц>75 дБ тип. 80
для частот 6900-8800 МГц>>65 дБ тип. 75
Направленность моста нескорректированная во всём диапазоне, не менее12 дБ
Направленность эффективная1 (после полной однопортовой калибровки), не менее55 дБ
Коэффициент стоячей волны по входу, не более2 (1.3 тип.)
Погрешность измерения фазы1, не более0,7о
Погрешность измерения магнитуды1, не более0,25 дБ
Разрешение определения расстояния до повреждения2(C x VF) / 2S м
Максимальная длина измеряемого кабеля3, при VF=13000 м
Компенсация электрической длины кабеля, при VF=1±3 м
Максимальное постоянное напряжение на входе25 В
Максимальная мощность входного сигнала, подводимая к портам+ 10 дБм
Максимальная мощность зондирующего сигнала, не более-3 дБм
Отображаемые графикидиаграмма Вольперта-Смита; полярная диаграмма; фаза коэффициента отражения (КО) и коэффициента передачи (КП); магнитуда КО и КП; логарифмическая магнитуда КО и КП; КСВ; дистанция до повреждения; потери в кабеле: групповое время задержки
Число запоминаемых пользовательских настроекне ограничено
Число запоминаемых трассне ограничено
Рабочий диапазон температур0 ... +40оС
Интерфейс подключения к ПКUSB
Максимальный потребляемый ток, не более1 А
Габаритные размеры (Д×Ш×В)155×127×29 мм
Масса0,25 кг

1 Измерение выполняется после прогрева прибора продолжительностью не менее пяти минут с проведением полной двухпортовой калибровки. Изменение температуры окружающей среды от момента проведения калибровки до проведения измерений не должно превышать ±3 °С.
2 Где С - скорость света м/с; VF – фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение в зависимости от кабеля от 0,1 до 1; S – диапазон частот сканирования (Гц).
3 Зависит от величины затухания в кабеле и является пределом индикации

Диаграммы и графики
Интерфейс управления прибором

Пункт меню графики

Пункт меню калибровка


Пункт меню трассы

Пункт меню маркеры

Пункт меню сканирование

Характеристики фильтра нижних частот (LPF)

Характеристики фильтра верхних частот (HPF)

Характеристики полосового фильтра (BPF)


Блок-схема двухпортового векторного анализатора цепей ARINST VNA-DL 1-8800 MHz
