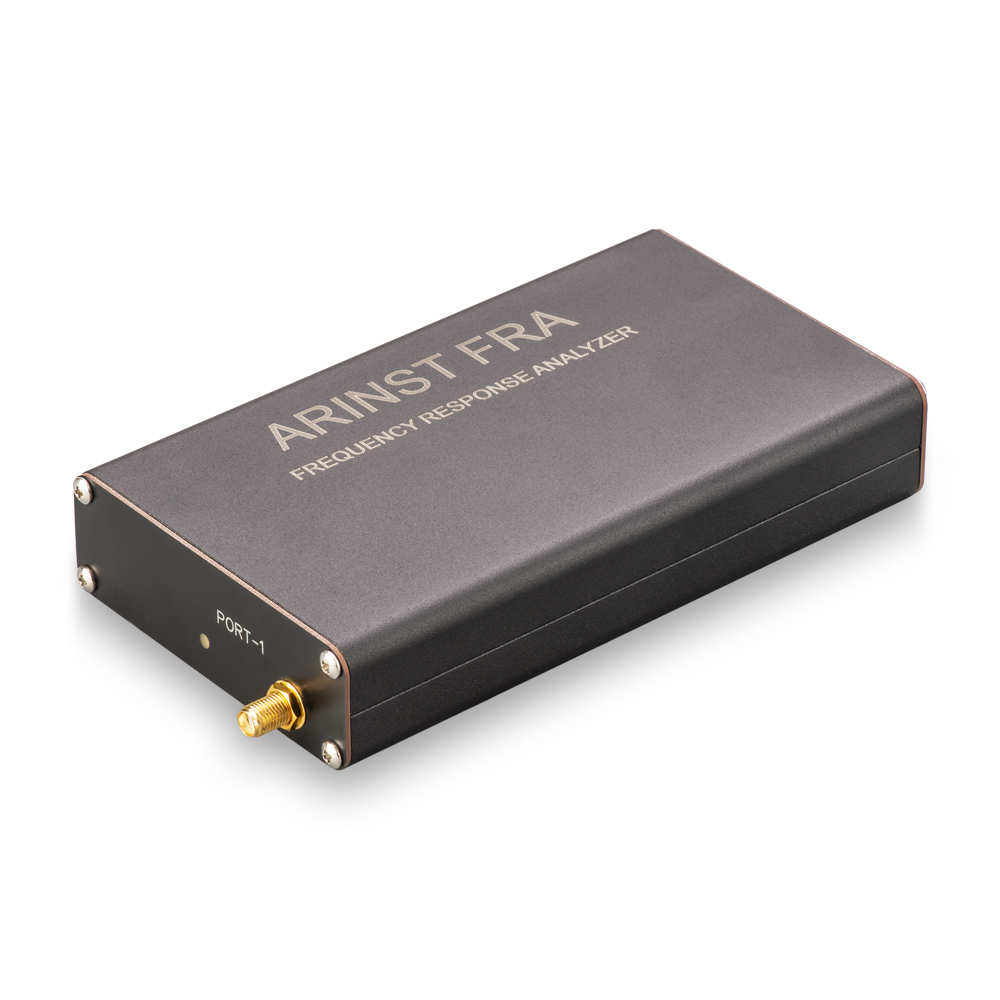

Arinst FRA - измеритель параметров репитеров сотовой связи

ARINST FRA это программно-аппаратный комплекс, предназначенный для измерения амплитудно-частотной характеристики (АЧХ) репитеров в диапазоне частот от 700 до 2700 МГц. Прибор позволяет замерить усиление и выявить самовозбуждение репитера.
ARINST FRA предназначен для компаний, занимающихся производством и продажей репитеров, а так же для монтажных бригад.
Питание прибора и связь с компьютером осуществляется через интерфейс USB 2.0. Управление прибором и вывод графиков АЧХ репитеров в реальном времени осуществляется с помощью приложения устанавливаемого на ПК.
Приложение поддерживает операционную систему Windows версий 7-10 (скачать здесь).
Пакет установщика ARINST FRA для других операционных систем предоставляется по запросу. Запрос можно отправить на почту .
ВНИМАНИЕ! Для измерения АЧХ репитеров выходной мощностью более 23 дБм (0,2 Вт) необходимо использовать внешние аттенюаторы из комплекта поставки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST FRA:
Рабочий диапазон частот700 — 2700 МГц
КСВ по входу, не более2
Режим измеренийS21 (Uplink), S12 (Downlink)
Уровень зондирующего сигнала в режиме High-55 ... -65 дБм
Уровень зондирующего сигнала в режиме Low-65 ... -75 дБм
Динамический диапазон измерения коэффициента усиления в режиме High80 дБ
Динамический диапазон измерения коэффициента усиления в режиме Low90 дБ
Максимальная измеряемая входная мощность без внешних аттенюаторов23 дБм (0,2 Вт)
Максимальная входная мощность без внешних аттенюаторов не приводящая к повреждению прибора27 дБм (0,5 Вт)
Подключение к ПКUSB
Максимальный потребляемый ток500 мА
Рабочий диапазон температур0 ... +40оС
Габаритные размеры (Д×Ш×В)155×81×27 мм
Масса нетто0,22 кг

Основные преимущества ARINST FRA:Поддержка наиболее распространенных операционных систем: Windows, Linux, Mac.
Содержит все необходимые компоненты для установки. Прибор подключается к ПК по USB кабелю.
Интерфейс приложения нагляден и интуитивно понятен пользователю.
Предустановлены три частотных диапазона GSM 900, GSM 1800 и 3G. Возможность редактирования существующих и создания новых частотных диапазонов.
Одновременное отображение двух графиков АЧХ: S21 Uplink и S12 Downlink.
Автоматическая проверка актуальной версии прошивки прибора и её обновление.
Прибор укомплектован набором принадлежностей для измерений параметров репитеров с высокочастотными разъёмами F- и N-типа и выходной мощностью до 2 Вт.

Схема подключения прибора к ПК

Интерфейс приложения ARINST FRA

Рекомендуемые значения внешних аттенюаторов, которые необходимо использовать при измерении АЧХ репитеров с различной выходной мощностью.
Диапазон выходной мощности репитераМинимальное значение внешних аттенюаторов
менее 0,2 Вт / менее 23 дБм0 дБ
0,2 ÷ 0,5 Вт / 23 ÷ 27 дБм4 дБ
0,5 ÷ 1 Вт / 27 ÷ 30 дБм7 дБ
1 ÷ 2 Вт / 30 ÷ 33 дБм10 дБ
2 ÷ 5 Вт / 33 ÷ 37 дБм14 дБ
