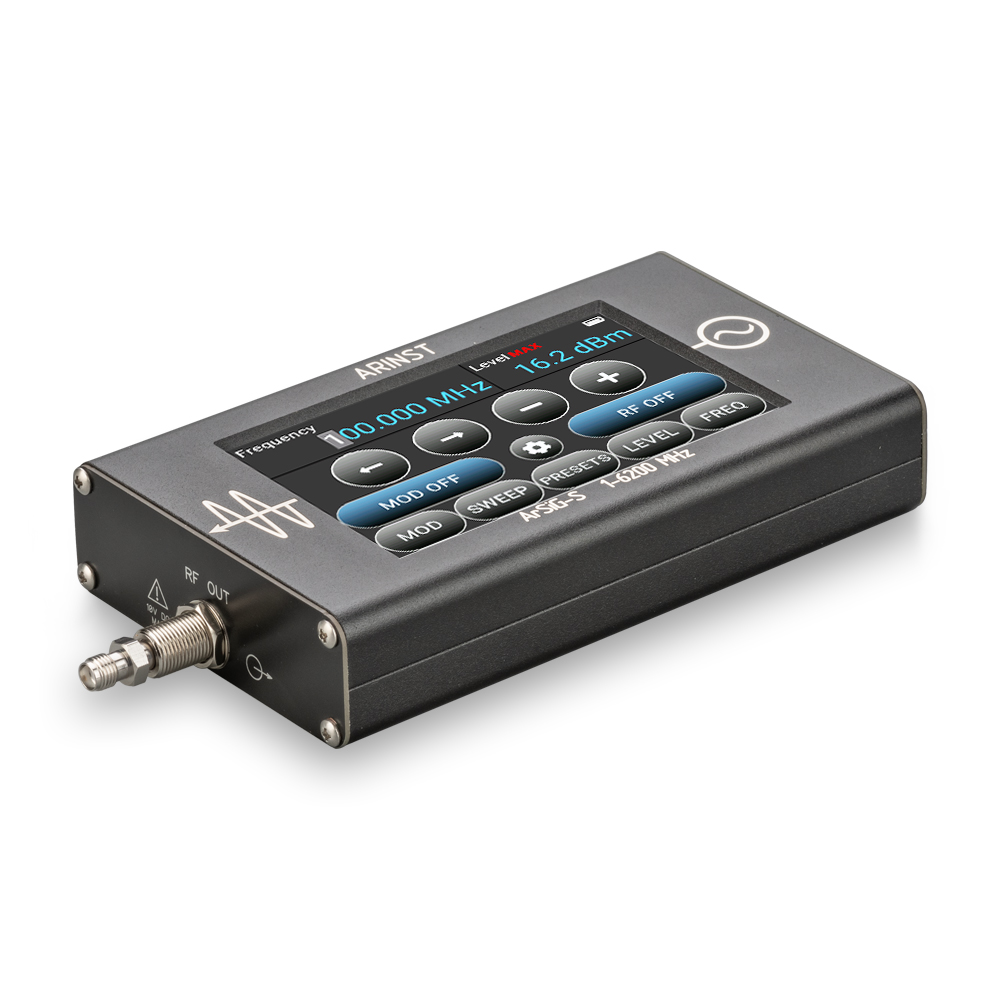

ARINST ArSiG-S портативный генератор синусоидального сигнала

Портативный генератор ARINSTArSiG-S предназначен для формирования высокочастотных сигналов в диапазоне 1-6200 МГц. Прибор способен осуществлять развёртку выходного сигнала, как по частоте, так и по уровню. Генератор имеет возможность использовать внешний высокостабильный источник сигнала в качестве опорного.
Генератор ARINSTArSiG-S является генератором синусоидальных колебаний во всем диапазоне рабочих частот.
Генератор ARINST ArSiG-S выполнен в прочном алюминиевом корпусе в виде мобильного прибора с автономным питанием и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и компактных размерах отличается невысоким энергопотреблением. Прибор используется для формирования тестовых сигналов для разработки и отладки различных устройств: усилителей, фильтров, приёмных и передающих трактов, при измерении и анализе характеристик антенн. Кроме этого, прибор идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.
Прибор имеет 4" цветной резистивный экран для удобства настройки и управления прибором.
Преимущества портативного генератора ARINST ArSiG-S:широкий диапазон рабочих частот: от 1 до 6200 МГц;
малошумящий термокомпенсированный генератор 26 МГц с высокой стабильностью ±0.5 ppm;
регулировка уровня выходной мощности глубиной свыше 30 дБ без использования внешних аттенюаторов;
цветной сенсорный экран с диагональю 4 дюйма служит для быстрой настройки;
простой и понятный экранный интерфейс прибора;
импульсная модуляция выходного сигнала;
вывод сигнала в режиме ступенчатой развёртки и развёртки по списку;
память на 50 элементов развёртки в каждом списке;
возможность управления внешним триггером для синхронизации измерений с другими приборами;
возможность использования внешнего и внутреннего опорного сигнала;
сохранение 10 пользовательских предустановок;
возможность корректировки частоты выходного сигнала в соответствии с частотой эталонного прибора;
смещение значения уровня выходного сигнала для компенсации воздействия тестируемого устройства;
40 тем оформления экранного интерфейса для индивидуальной настройки;
функция выключения экрана для экономии заряда аккумулятора;
малая масса и размеры: 400 грамм при «карманных» габаритах 150×81×27 мм;
интеллектуальная система определения максимального тока зарядки в зависимости от источника питания;
встроенный аккумулятор ёмкостью 5000 мАч обеспечивает до 4,5 часов автономной работы прибора.

Технические характеристики ARINST ArSiG-S
Диапазон рабочих частот1-6200 МГц
Погрешность уровня выходной мощности1±1 дБ
Разрешение по частоте3 кГц
Шаг установки уровня выходной мощности0,1 дБ
Фазовый шум на частоте 1 ГГц (при отстройке 100 кГц)-95,2 дБн/Гц
Номинальный уровень выходной мощности+10 дБм
Минимальный уровень выходной мощности1-3000 МГц-20 дБм

3000-5500 МГц-10 дБм
5500-6200 МГц-20 дБм
Выходное сопротивление50 Ом
Максимальное постоянное напряжение на входе+25 В
Максимальная мощность входного сигнала+10 дБм
Число запоминаемых пользовательских настроек10
Число запоминаемых элементов развёртки в каждом списке50
Рабочий диапазон температур0 ... +40оС
Диагональ экрана4"
Тип экранасенсорный, резистивный
Разрешение экрана800×480
Тип разъёма выходного портаSMA female
Внешний источник опорного сигнала
Тип разъёмаSMA female
Диапазон входных частот10-40 МГц
Уровень входного сигналамаксимальный+13 дБм
рекомендуемый+5 ... +10 дБм
Входное сопротивление50 Ом
Внешний триггер
Тип разъёмаSMA female
Максимальное входное напряжение+3,3 В
Энергопотребление и габариты
Напряжение питания5 В
Потребляемая мощность3,7 Вт
Максимальный потребляемый токпри зарядке аккумулятора2≤2 А
при работе от USB с зарядкой аккумулятора3≤2 А
Ёмкость аккумулятора5000 мАч
Время непрерывной работы от аккумулятора44,5 ч
Время заряда аккумулятора3,5 ч
Габаритные размеры (Д×Ш×В)150×81×27 мм
Масса0,4 кг

1 После прогрева прибора продолжительностью не менее пяти минут. Изменение температуры окружающей среды от момента прогрева прибора до проведения измерений не должно превышать ±3⁰С.

2 При подключении прибора к зарядному устройству с выходным током не менее 3А.
3 Если ваше устройство имеет ограничение по максимальному току, подаваемому на порт USB, прибор автоматически ограничивает максимальный ток зарядки в соответствии с текущей спецификацией USB.
4 При температуре окружающей среды плюс 20±5⁰С после полного заряда аккумулятора.
График максимального уровня выходной мощности генератора

Широкополосные паразитные спектральные составляющие
Частота, МГцдБн
1-100< -75
100-3000< -72
3000-6200< -60

Гармонические спектральные составляющие 2-го и 3-го порядка (что хуже)
Частота, МГцдБн
1-25
5-35
10-36
50-36
100-36
500-34
1000-24
2000-16
3000-21
4000-31
5000-36
6000-40
6200-50

Фазовый шум
Частота, МГцОтстройка от несущей
1 кГц10 кГц100 кГц1 МГц
Фазовый шум, дБн/Гц
1-88,1-93,4-95,1-
10-95,8-96,5-95,3-123,1
100-93,1-94,9-97,1-121,6
1000-90,3-90,8-95,2-119,8
2000-93,2-87,9-105,4-129,4
3000-84,4-82,8-100,8-127,1
4000-82,7-84,1-99,5-128,4
5000-79,8-81,8-96,1-125,7
6000-82,9-77,5-94,8-123,1
6200-82,3-77,6-91,8-122,1

Импульсная модуляция
Соотношение вкл./выкл.Частота, МГц
1>70 дБ (тип)
10>70 дБ (тип)
100>70 дБ (тип)
100070 дБ (тип)
300070 дБ (тип)
500060 дБ (тип)
600060 дБ (тип)
Минимальная ширина импульса1000 мкс (тип)
Минимальный период импульса2000 мкс (тип)
Максимальный период импульса1000000 мкс (тип)

Экранный интерфейс прибора









Блок-схема генератора ARINST ArSiG-S
