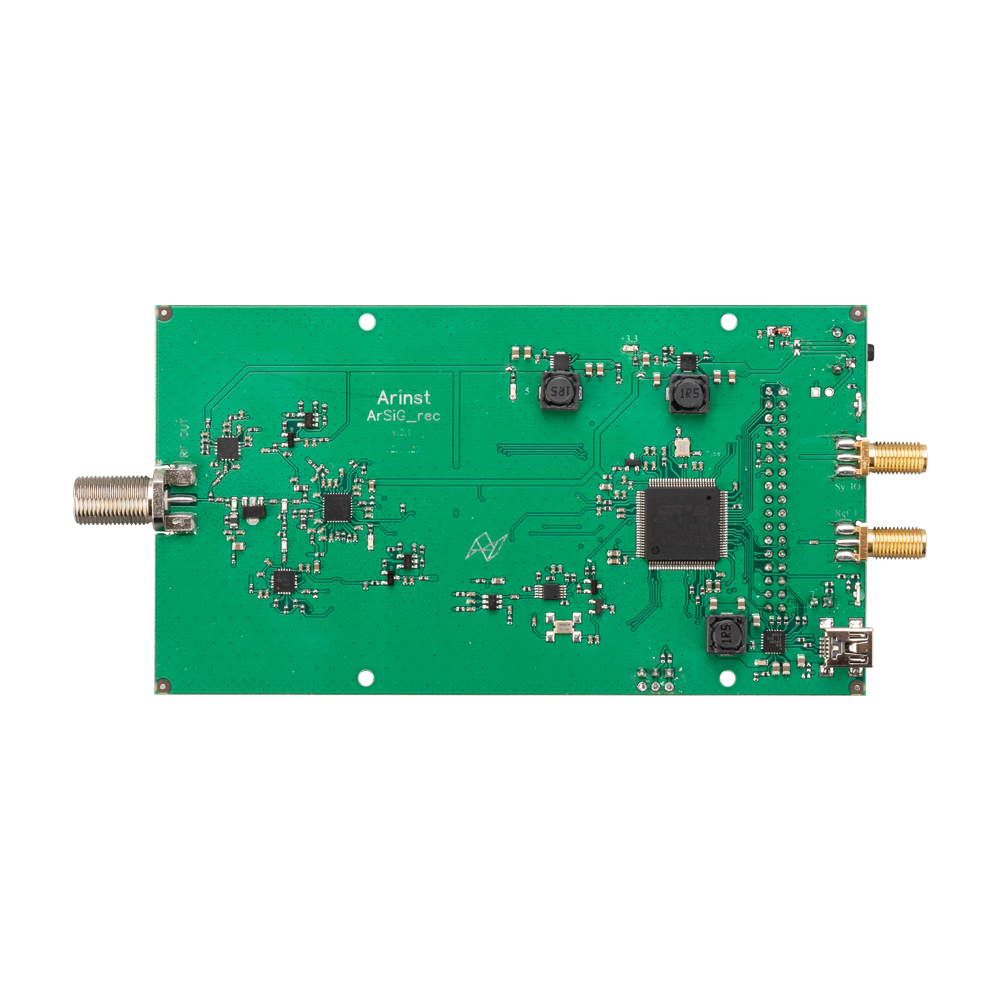

ARINST ArSiG-R портативный генератор прямоугольного и синусоидального сигнала

Портативный генератор ARINSTArSiG-R предназначен для формирования высокочастотных сигналов в диапазоне 1-6200 МГц. Прибор способен осуществлять развёртку выходного сигнала, как по частоте, так и по уровню. Генератор имеет возможность использовать внешний высокостабильный источник сигнала в качестве опорного.
Генератор ARINSTArSiG-R в диапазоне 1-3000 МГц формирует колебания прямоугольной формы. В диапазоне 3000-6200 МГц прибор формирует синусоидальные колебания.
Генератор ARINST ArSiG-R выполнен в прочном алюминиевом корпусе в виде мобильного прибора с автономным питанием и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и компактных размерах отличается невысоким энергопотреблением. Прибор используется для формирования тестовых сигналов для разработки и отладки различных устройств: усилителей, фильтров, приёмных и передающих трактов, при измерении и анализе характеристик антенн. Кроме этого, прибор идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.
Прибор имеет 4" цветной резистивный экран для удобства настройки и управления прибором.
Преимущества портативного генератора ARINST ArSiG-R:широкий диапазон рабочих частот: от 1 до 6200 МГц;
малошумящий термокомпенсированный генератор 26 МГц с высокой стабильностью ±0.5 ppm;
регулировка уровня выходной мощности
цветной сенсорный экран с диагональю 4 дюйма служит для быстрой настройки;
простой и понятный экранный интерфейс прибора;
импульсная модуляция выходного сигнала;
вывод сигнала в режиме ступенчатой развёртки и развёртки по списку;
память на 50 элементов развёртки в каждом списке;
возможность управления внешним триггером для синхронизации измерений с другими приборами;
возможность использования внешнего и внутреннего опорного сигнала;
сохранение 10 пользовательских предустановок;
возможность корректировки частоты выходного сигнала в соответствии с частотой эталонного прибора;
смещение значения уровня выходного сигнала для компенсации воздействия тестируемого устройства;
40 тем оформления экранного интерфейса для индивидуальной настройки;
функция выключения экрана для экономии заряда аккумулятора;
малая масса и размеры: 400 грамм при «карманных» габаритах 150×81×27 мм;
интеллектуальная система определения максимального тока зарядки в зависимости от источника питания;
встроенный аккумулятор ёмкостью 5000 мАч обеспечивает до 5,5 часов автономной работы прибора.

Технические характеристики ARINST ArSiG-R
Диапазон рабочих частот1-6200 МГц
Погрешность уровня выходной мощности1±1 дБ
Разрешение по частоте3 кГц
Шаг установки уровня выходной мощности0,1 дБ
Фазовый шум на частоте 1 ГГц (при отстройке 100 кГц)-110,1 дБн/Гц
Номинальный уровень выходной мощности+10 дБм
Минимальный уровень выходной мощности1-50 МГц-5 дБм
50-100 МГц0 дБм
100-3000 МГц-10 дБм
3000-5500 МГц-10 дБм
5500-6200 МГц-20 дБм
Выходное сопротивление50 Ом
Максимальное постоянное напряжение на входе+25 В
Максимальная мощность входного сигнала+10 дБм
Число запоминаемых пользовательских настроек10
Число запоминаемых элементов развёртки в каждом списке50
Рабочий диапазон температур0 ... +40оС
Диагональ экрана4"
Тип экранасенсорный, резистивный
Разрешение экрана800×480
Тип разъёма выходного портаSMA female
Внешний источник опорного сигнала
Тип разъёмаSMA female
Диапазон входных частот10-40 МГц
Уровень входного сигналамаксимальный+13 дБм
рекомендуемый+5 ... +10 дБм
Входное сопротивление50 Ом
Внешний триггер
Тип разъёмаSMA female
Максимальное входное напряжение+3,3 В
Энергопотребление и габариты
Напряжение питания5 В
Потребляемая мощность3 Вт
Максимальный потребляемый токпри зарядке аккумулятора2≤2 А
при работе от USB с зарядкой аккумулятора3≤2 А
Ёмкость аккумулятора5000 мАч
Время непрерывной работы от аккумулятора45,5 ч
Время заряда аккумулятора3,5 ч
Габаритные размеры (Д×Ш×В)150×81×27 мм
Масса0,4 кг

1 После прогрева прибора продолжительностью не менее пяти минут. Изменение температуры окружающей среды от момента прогрева прибора до проведения измерений не должно превышать ±3⁰С.

2 При подключении прибора к зарядному устройству с выходным током не менее 3А.
3 Если ваше устройство имеет ограничение по максимальному току, подаваемому на порт USB, прибор автоматически ограничивает максимальный ток зарядки в соответствии с текущей спецификацией USB.
4 При температуре окружающей среды плюс 20±5⁰С после полного заряда аккумулятора.
График максимального уровня выходной мощности генератора

Широкополосные паразитные спектральные составляющие
Частота, МГцдБн
1-100< -92
100-3000< -70
3000-6200< -60

Гармонические спектральные составляющие 2-го и 3-го порядка (что хуже)
Частота, МГцдБн
1-8
5-10,1
10-8,7
50-9,1
100-15,9
500-9
1000-4
2000-7,8
3000-21
4000-36
5000-36
6000-45
6200-47

Фазовый шум
Частота, МГцОтстройка от несущей
1 кГц10 кГц100 кГц1 МГц
Фазовый шум, дБн/Гц
1-96,5-118,3-116,1-
10-97-117,6-116,5-134
100-91,9-103,6-111,1-125,2
1000-90-95,4-110,1-132,1
2000-91,1-90,6-105,6-129,7
3000-85,2-86,7-100,8-125,6
4000-84,3-85,5-100,5-127,6
5000-85,9-82,3-93,2-125,4
6000-81,2-78,1-93,5-123,7
6200-84,6-78,4-92,3-123,2

Импульсная модуляция
Соотношение вкл./выкл.Частота, МГц
1>70 дБ (тип)
10>70 дБ (тип)
100>70 дБ (тип)
1000>70 дБ (тип)
3000>70 дБ (тип)
500030 дБ (тип)
600035 дБ (тип)
Минимальная ширина импульса1000 мкс (тип)
Минимальный период импульса2000 мкс (тип)
Максимальный период импульса1000000 мкс (тип)

Экранный интерфейс прибора










Блок-схема генератора ARINST ArSiG-R
