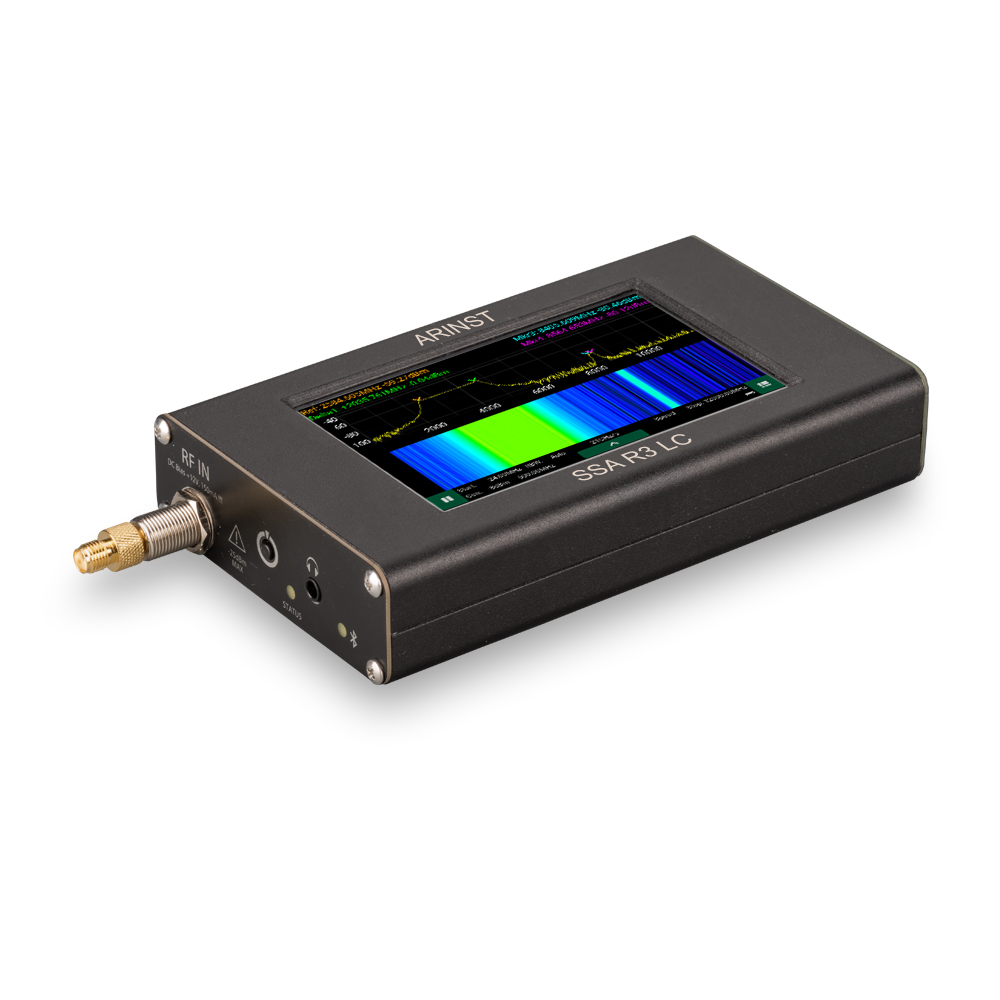

Arinst SSA R3 LC портативный анализатор спектра с демодулятором

Arinst SSA R3 LC – это портативный панорамный анализатор спектра со встроенным демодулятором, предназначен для отображения спектральных составляющих сигналов в диапазоне частот от 24 МГц до 3100 МГц. Высокая скорость сканирования дает возможность обнаруживать импульсные сигналы цифровых стандартов связи: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.
Программный демодулятор ШЧМ/ЧМ/АМ сигналов предназначен для прослушивания эфира и настройки аналоговых радиопередатчиков.
Звуковое сопровождение обнаружения порогового уровня сигнала работает в двух режимах:пороговый режим по превышению уровня сопровождается звуковым сигналом одной тональности по превышению порога обнаружения. Порог обнаружения устанавливается пользователем интерактивно на экране. Пороговый режим используется для обнаружения коротких (импульсных) сигналов: WiFi, LTE и т.д.
тональный режим сопровождается изменением частоты звука пропорционально уровню входного сигнала. Этот режим рекомендуется использовать для поиска сигналов длительных (более нескольких секунд) сигналов. Например наведение антенны на базовую станцию оператора.

Для удобства работы встроенное ПО прибора позволяет подписывать и выделять цветом на экране частотные диапазоны. Например, подписать названия радиостанций, каналы WiFi или диапазоны частот мобильных операторов.
Для кого?
Анализатор спектра ARINST SSA R3 LC предназначен в первую очередь для полевых работ, он имеет малые вес, размеры и отличается невысоким энергопотреблением. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ для проведения пуско-наладочных или ремонтных работ. Кроме этого, анализатор спектра идеально подходит для ремонтных мастерских и радиолюбителей.
Например, с помощью прибора можно выполнить следующие работы:навести внешнюю антенну на базовую станцию
провести экспресс-анализ радиочастотной обстановки
проверить правильность работы репитера сотовой связи
провести ремонт и настройку репитера, генератора, фильтра
настроить радиопередатчик с аналоговой модуляцией

Как работает?
Прибор построен на основе супергетеродинного переноса спектра на нулевую промежуточную частоту, содержит высокопроизводительный микропроцессор, осуществляющий цифровую обработку сигналов. С его помощью удалось достичь высокой скорости сканирования до 20 ГГц/с и разрешения по частоте до 2.5 кГц, а так же реализовать программную демодуляцию аналоговых сигналов. Для расширения динамического диапазона входных сигналов в анализаторе установлен усилитель ПЧ с регулируемым коэффициентом усиления.
Преимущества анализатора спектра ARINST SSA R3 LC:детекция сигнала со звуковым оповещением по превышению уровня или по изменению уровня (звуковой тон сигнала пропорционален входящему уровню)
наличие цветного резистивного IPS дисплея с диагональю 4 дюйма
широкий диапазон частот: от 24 МГц до 3100 МГЦ
высокая скорость сканирования: до 20 ГГц/с
программный демодулятор ШЧМ/ЧМ/АМ
полный динамический диапазон с учетом УПЧ 100 дБ
отображение региональных распределений частот
настраиваемые темы отображения
зарядка от USB
малый вес и размеры: вес 400 г, размеры 145х81х27 мм
автономная работа до 4 часов

Ограничения
Анализатор спектра Arinst SSA R3 LC не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST SSA R3 LC:
Частотный диапазон
Отображаемый диапазон частот24 МГц — 3100 МГц
Максимальная полоса обзора3076 МГц
Опорный генератор TXCO GPS26 МГц
Разрешение по частоте25, 10, 5, 2.5 кГц
Полка шума1
в полосе 24 МГц - 1500 МГц-110 дБм
в полосе 1500 МГц - 3100 МГц-100…-95 дБм
Параметры сканирования2
Максимальная скорость сканирования20 ГГц/с
Минимальное время обзора полной полосы частот 3 ГГц0.2 с
Подавление зеркального канала>35 дБ
РЧ вход
Регулировка усиления0, 6, 12, 24 дБ
Волновое сопротивление50 Ом
КСВ в рабочем диапазоне частот< 2.0
Максимальная входная мощность при КУ 0/6/12/24 дБ-15/-20/-25/-35 дБм
Максимальное постоянное напряжение на входе25 В
Демодулятор
Типы демодуляцииШЧМ, ЧМ, АМ
Аудио выходДинамик 2 Вт, наушники
Отображение
Тип экранасенсорный резистивный, IPS
Разрешение экрана800×480
Графикиспектр, ЧВД
Питание
Ёмкость встроенного аккумулятора5000 мАч
Время непрерывной работы от аккумулятора~ 4 ч
Рабочий диапазон температур0 … +40°С
Габаритные размеры (Д×Ш×В)145x81x27 мм
Масса0,4 кг

Уровень шумовой полки измеряется при включенном МШУ и спектральном разрешении 2.5 кГц.
Измерения проводятся при режиме работы «Скорость» и спектральном разрешении 25 кГц.
